Farbkodierte Duplexsonographie (FKDS)

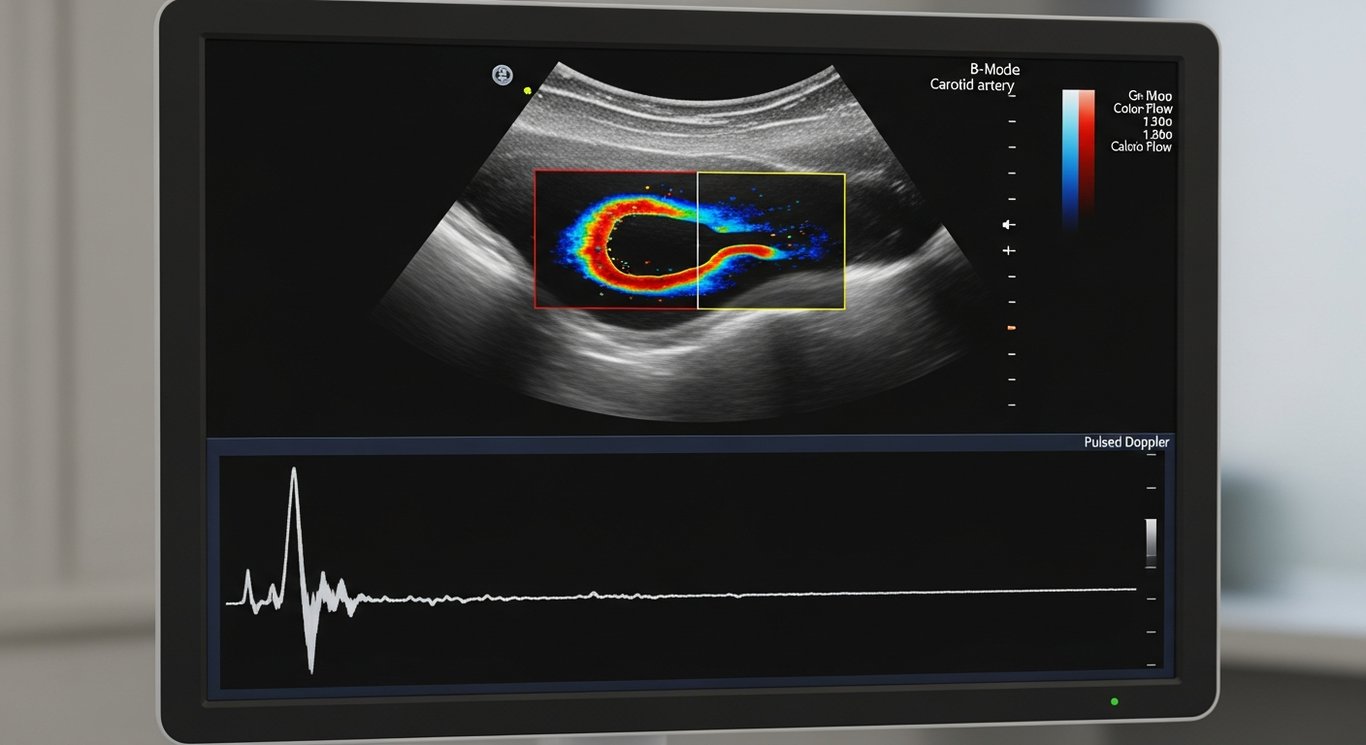

Die farbkodierte Duplexsonographie (FKDS) verbindet das anatomische B-Bild mit dem Farbdoppler und dem spektralen PW-Doppler zu einer Untersuchung — Morphologie, Flussrichtung und Flussgeschwindigkeit in Echtzeit. Sie ist das Arbeitspferd der vaskulären, kardiologischen und internistischen Diagnostik: strahlungsfrei, sofort am Patienten und beliebig oft wiederholbar. Dieser Leitfaden zeigt Prinzip, Anwendungen, die entscheidende Doppler-Technik (PRF, Nyquist, Aliasing, Winkelkorrektur) und die Kriterien für die Gerätewahl in der kardiologischen, angiologischen und internistischen Praxis.
Was ist die farbkodierte Duplexsonographie?
Die farbkodierte Duplexsonographie (FKDS) — auch Farbduplex, Farbduplexsonographie oder Color-Doppler-Duplex — ist die kombinierte Ultraschalluntersuchung aus drei Bausteinen: dem anatomischen B-Bild, dem Farbdoppler (farbkodierte Flussdarstellung) und dem spektralen PW-Doppler (Geschwindigkeitsmessung). Sie zeigt in Echtzeit zugleich Morphologie, Flussrichtung und Flussgeschwindigkeit — strahlungsfrei und beliebig oft wiederholbar. In Kardiologie, Angiologie und Innerer Medizin ist die FKDS das zentrale Werkzeug der vaskulären und kardialen Funktionsdiagnostik.
„Duplex" bedeutet die gleichzeitige Darstellung von B-Bild und Doppler: Das Graustufenbild liefert die Anatomie des Gefäßes oder Organs, der überlagerte Farbdoppler zeigt, wo und in welche Richtung Blut fließt (üblicherweise rot auf den Schallkopf zu, blau vom Schallkopf weg), und der spektrale Doppler quantifiziert die Strömung als Geschwindigkeitskurve über die Zeit. Aus dem Zusammenspiel dieser drei Ebenen entsteht ein vollständiges Bild aus Struktur, Perfusion und Hämodynamik.
Der entscheidende Vorteil gegenüber dem reinen B-Bild: Die FKDS macht Strömung sichtbar und messbar. Eine Stenose, ein Verschluss, eine Insuffizienz oder eine veränderte Organperfusion lassen sich so nicht nur morphologisch vermuten, sondern hämodynamisch belegen. Das macht die FKDS für Kardiologen, Angiologen und Internisten zum unverzichtbaren Werkzeug am Untersuchungsplatz.

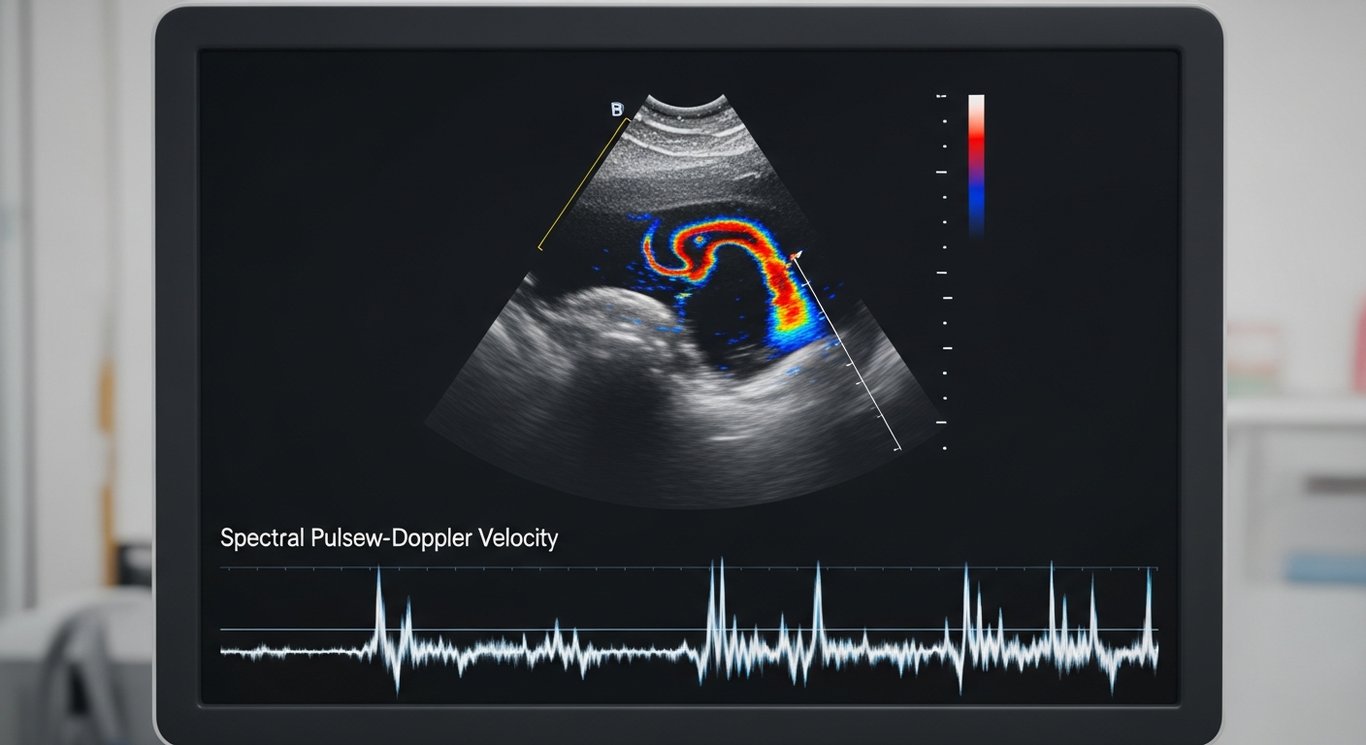

FKDS eines peripheren Gefäßes — B-Bild mit überlagertem Farbdoppler (rot/blau) und spektraler PW-Doppler-Geschwindigkeitskurve darunter
Anwendungsbereiche — Gefäße, Herz, Abdomen und Schilddrüse
Wo Blut fließt, hilft die FKDS. Die häufigsten Einsatzgebiete in der kardiologischen, angiologischen und internistischen Praxis reichen von den hirnversorgenden und peripheren Gefäßen über das Herz bis zur Organperfusion im Abdomen und an der Schilddrüse. Vier große Anwendungsfelder dominieren den Alltag.
Das Kerngebiet der FKDS: Karotis-Duplex zur Stenosegraduierung (Plaque, Flussbeschleunigung), periphere Arterien bei pAVK, und Venen zur Thrombose-Diagnostik (Kompressions- und Farbduplex) sowie zur Insuffizienz-Abklärung mit Reflux-Nachweis im Spektral-Doppler.
In der Echokardiographie macht der Farbdoppler Klappeninsuffizienzen, Shunts und Stenosen sichtbar; der Spektral-Doppler quantifiziert Gradienten und Geschwindigkeiten. Details zur kardialen Anwendung auf der Seite Echokardiographie.
Abdomen, Schilddrüse & Organperfusion
Im Abdomen beurteilt die FKDS die Perfusion von Leber (Pfortader, Lebervenen, TIPS-Kontrolle), Nieren (Nierenarterienstenose, Resistance-Index) und Transplantaten. An der Schilddrüse zeigt der Farb- und Power-Doppler die Vaskularisation von Parenchym und Knoten — etwa die ausgeprägte Hypervaskularisation bei Morbus Basedow. Überall gilt: Das B-Bild liefert die Struktur, der Farbdoppler die Perfusion und der Spektral-Doppler die quantitative Hämodynamik.
Die FKDS ist kein Solitär: Am Herzen ergänzt sie die Echokardiographie; bei der Geschwindigkeitsmessung greift sie auf dieselben Doppler-Prinzipien zurück wie der PW-Doppler und der CW-Doppler. Erst die Kombination aus Morphologie (B-Bild), Flussbild (Farbdoppler) und Quantifizierung (Spektral-Doppler) führt zur belastbaren Diagnose. (Quelle: Wikipedia — Dopplersonografie)
PW-, CW- und Farbdoppler — wie die Verfahren zusammenspielen und sich ergänzen.
Zum PW-DopplerSensible Farbdoppler-Engine, hohe Frame-Rate, lineare und sektor Schallköpfe — die passenden Systeme auf einen Blick.
Geräte für die KardiologieFarbdoppler-Prinzip — PRF, Nyquist, Aliasing und Winkelkorrektur
Der Farbdoppler beruht auf dem Doppler-Effekt: Bewegte Erythrozyten verschieben die Frequenz des zurückgestreuten Ultraschalls. Das Gerät misst diese Frequenzverschiebung in vielen Bildpunkten gleichzeitig, mittelt sie und kodiert sie als Farbe — Richtung über den Farbton (rot/blau), Geschwindigkeit über die Helligkeit. Wer die FKDS sauber befunden will, muss die physikalischen Stellschrauben verstehen: PRF, Nyquist-Grenze, Aliasing und den Beschallungswinkel.
PRF, Nyquist-Grenze und Aliasing
Die PRF (Pulse Repetition Frequency, Pulswiederholfrequenz) bestimmt, wie oft pro Sekunde ein Doppler-Puls ausgesendet wird, und legt damit die Geschwindigkeitsskala fest. Sie kann nur Geschwindigkeiten bis zur Nyquist-Grenze (halbe PRF) eindeutig darstellen. Wird die Nyquist-Grenze überschritten — etwa im Jet einer Stenose — kommt es zum Aliasing: Die Farbe „kippt um" (rot springt in blau und umgekehrt) und zeigt im spektralen Doppler ein abgeschnittenes, am Gegenrand wieder auftauchendes Signal.
| Stellschraube | Wirkung | Praxisregel |
|---|---|---|
| PRF / Skala | Legt darstellbaren Geschwindigkeitsbereich fest | Hohe PRF für schnelle Flüsse (Arterie), niedrige für langsame (Vene) |
| Nyquist-Grenze | = halbe PRF, Grenze der eindeutigen Messung | Überschreitung → Aliasing |
| Aliasing | Farbumschlag / abgeschnittenes Spektrum | PRF erhöhen oder Baseline verschieben |
| Winkel θ | Geht über cos θ in die Geschwindigkeit ein | Winkelkorrektur ≤ 60° für valide Geschwindigkeiten |
| Wandfilter | Unterdrückt langsame Wandbewegungen | Niedrig bei venösem, langsamem Fluss |

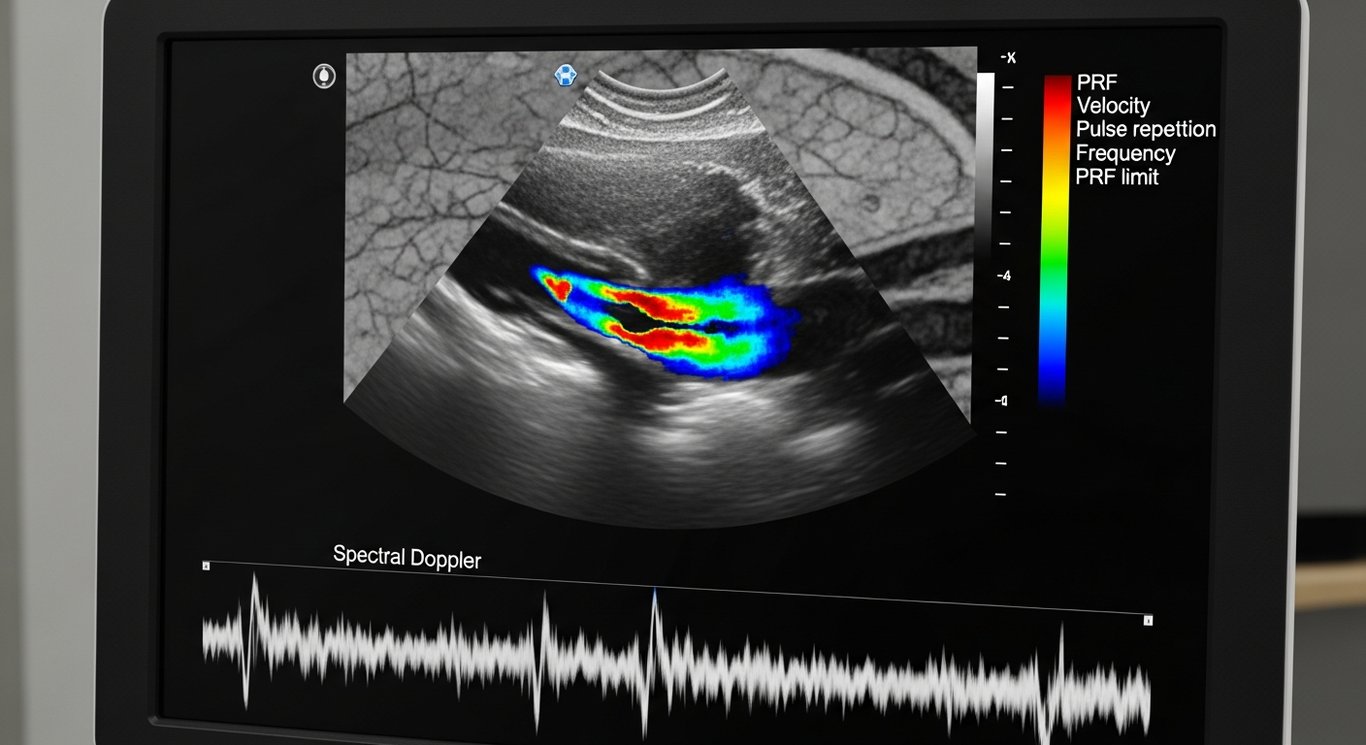

Aliasing in der FKDS — Farbumschlag (Mosaik) im beschleunigten Jet, mit PRF-Skala und Spektral-Doppler-Signal
Winkelkorrektur — der häufigste Befundungsfehler
Weil die Geschwindigkeit über cos θ vom Beschallungswinkel abhängt, ist die Winkelkorrektur entscheidend: Der Steuercursor muss parallel zur Gefäßachse ausgerichtet werden, der Insonationswinkel soll ≤ 60° betragen. Größere Winkel führen zu erheblichen Messfehlern; bei θ nahe 90° verschwindet das Farbsignal ganz, obwohl Fluss vorhanden ist. Genau hier entscheidet die Bildqualität: Eine empfindliche Farbdoppler-Engine zeigt auch langsame und ungünstig angeschallte Flüsse zuverlässig.
Orientierungswerte — die genauen Schwellen richten sich nach Labor-Standard und Leitlinie. Voraussetzung für valide Werte: korrekte Winkelkorrektur (≤ 60°), passende PRF und eine saubere Spektral-Kurve. Beispielwerte, keine verbindlichen Grenzwerte.
Der Power-Doppler kodiert nicht Richtung und Geschwindigkeit, sondern die Amplitude (Menge) des Doppler-Signals. Er ist winkelunabhängiger, deutlich empfindlicher für langsame Flüsse und kaum von Aliasing betroffen — ideal für die Darstellung feiner Organ- und Knotenperfusion (z. B. an der Schilddrüse oder Niere). Sein Nachteil: keine Richtungs- und Geschwindigkeitsinformation. In der Praxis ergänzen sich Farb- und Power-Doppler.
Sample Volume, Aliasing und Geschwindigkeitsmessung — der gepulste Doppler genauer erklärt.
Zum PW-DopplerWelche Systeme zeigen auch langsame und ungünstig angeschallte Flüsse zuverlässig? Wir beraten Sie persönlich.
Kostenlos beraten lassenMindray Resona I9
Das Resona I9 ist ein Premium-System mit ausgesprochen sensibler Farbdoppler-Engine und hoher Frame-Rate — ideal für die anspruchsvolle Gefäß- und Organperfusionsdiagnostik. Für Kardiologen, Angiologen und Internisten, die Karotis, periphere Gefäße und Abdomen auf höchstem Niveau im Farbduplex befunden.
Die sensible Farbdoppler-Engine zeigt auch langsame und ungünstig angeschallte Flüsse zuverlässig, die hohe Frame-Rate erfasst schnelle Jets ohne Verschmieren, und das vollständige Doppler-Paket (Farb-, Power- und Spektral-Doppler) deckt Gefäße, Abdomen und Small Parts ab. Linear- und Sektorschallköpfe machen das System universell — vom oberflächlichen Gefäß bis zur tiefen Organperfusion.
- Sensible Farbdoppler-Engine: zuverlässige Flussdarstellung auch bei langsamen und ungünstig angeschallten Flüssen
- Hohe Frame-Rate: schnelle Jets und Aliasing sauber erfasst, keine Bewegungsunschärfe
- Vollständiges Doppler-Paket: Farb-, Power- und Spektral-PW-Doppler für die komplette FKDS
- Lineare & sektor Schallköpfe: universell von oberflächlichem Gefäß bis tiefer Organperfusion
FKDS vs. reiner CW- und PW-Doppler
Farbduplex, PW-Doppler und CW-Doppler sind keine Konkurrenten, sondern Ebenen desselben Verfahrens. Die FKDS kombiniert B-Bild, Farbdoppler und PW-Doppler; der CW-Doppler ist ihr Spezialwerkzeug für sehr hohe Geschwindigkeiten. Wer weiß, was jedes Verfahren kann, befundet schneller und sicherer.
- B-Bild + Farbe + Spektrum — Anatomie, Flussrichtung und Geschwindigkeit in einer Untersuchung
- Ortsauflösung — der Farbdoppler zeigt sofort, wo Aliasing/Turbulenz sitzt (Stenose-Lokalisation)
- Nyquist-Grenze — bei sehr hohen Geschwindigkeiten Aliasing im PW-Anteil
- Kein Aliasing — misst auch höchste Geschwindigkeiten (z. B. Aortenstenose-Jet) ohne Limit
- Keine Tiefenzuordnung — erfasst alle Geschwindigkeiten entlang der Linie, ortet nicht
- Ideal in Kombination — Farbdoppler ortet den Jet, CW-Doppler misst seine Spitze
| Verfahren | Stärke | Grenze |
|---|---|---|
| Farbdoppler | Schnelle Flussübersicht, ortet Turbulenz/Stenose | Gemittelte Geschwindigkeit, Aliasing |
| PW-Doppler | Tiefenselektive Geschwindigkeit im Sample Volume | Nyquist-Grenze → Aliasing |
| CW-Doppler | Höchste Geschwindigkeiten ohne Aliasing | Keine Tiefenzuordnung |
In der Praxis arbeitet man im Verbund: Der Farbdoppler verschafft die Übersicht und ortet die Auffälligkeit, der PW-Doppler misst tiefenselektiv die Geschwindigkeit im gewählten Messvolumen, und der CW-Doppler übernimmt, wenn die Geschwindigkeiten die Nyquist-Grenze sprengen. Vertiefungen zu den Einzelverfahren auf den Seiten PW-Doppler und CW-Doppler.
Klinische Anwendungen der FKDS im Detail
Die wichtigsten FKDS-Anwendungen — von der Karotis über die peripheren Gefäße bis zur Organperfusion — im praxisnahen Überblick.
Der Karotis-Duplex ist die FKDS-Paradeanwendung. Das B-Bild zeigt Plaques und Intima-Media-Dicke, der Farbdoppler ortet Flussbeschleunigung und Turbulenz, der Spektral-Doppler misst die systolische Spitzengeschwindigkeit (PSV) und die ICA/CCA-Ratio — daraus ergibt sich der Stenosegrad.
Karotis-Längsschnitt — B-Bild mit Plaque, Farbdoppler-Flussbild und Stelle für die PSV-Messung
| Parameter | Klinische Bedeutung |
|---|---|
| PSV (Spitzengeschwindigkeit) | Wichtigstes Kriterium der Stenosegraduierung an der A. carotis interna. |
| ICA/CCA-Ratio | Verhältnis interne/gemeinsame Karotis als ergänzendes Stenosekriterium. |
| Plaque-Morphologie | Echogenität und Oberfläche im B-Bild — Hinweis auf Instabilität. |
| Winkelkorrektur | ≤ 60°, parallel zur Gefäßachse — Voraussetzung für valide Geschwindigkeiten. |
An den peripheren Gefäßen klärt die FKDS die pAVK (Stenose/Verschluss der Bein- und Armarterien) und die venöse Pathologie: tiefe Venenthrombose (Kompressions- und Farbduplex) sowie Varikose und Reflux mit dem Spektral-Doppler.
| Fragestellung | FKDS-Beitrag |
|---|---|
| pAVK (Arterien) | Lokalisation und Graduierung von Stenose/Verschluss über Flussbeschleunigung und Kurvenform. |
| Tiefe Venenthrombose | Kompressionssonographie plus Farbduplex — fehlende Komprimierbarkeit und Aussparung. |
| Varikose / Reflux | Reflux-Nachweis im Spektral-Doppler bei Valsalva/Provokation — Insuffizienzdiagnostik. |
| Bypass / Shunt | Funktions- und Stenosekontrolle von Bypässen und Dialyse-Shunts. |
Venöser Fluss ist langsam — hier braucht es eine niedrige PRF, einen niedrigen Wandfilter und eine empfindliche Farbdoppler-Engine, damit der Fluss überhaupt farbig dargestellt wird. Genau an der Vene trennt sich gute von mittelmäßiger Gerätequalität.
Am Herzen macht der Farbdoppler Klappeninsuffizienzen (Regurgitationsjets), Stenosen und Shunts sichtbar; PW- und CW-Doppler quantifizieren Gradienten und Geschwindigkeiten. Ausführlich auf der Seite Echokardiographie.
| Befund | Doppler-Beitrag |
|---|---|
| Klappeninsuffizienz | Farbdoppler ortet und gradiert den Regurgitationsjet. |
| Klappenstenose | CW-Doppler misst den maximalen Gradienten über die Bernoulli-Gleichung. |
| Diastolische Funktion | PW-Doppler an Mitralklappe und Gewebedoppler (E/A, E/e′). |
| Shunts | Farbdoppler weist intrakardiale Shuntflüsse nach. |
Im Abdomen und an der Schilddrüse beurteilt die FKDS die Organperfusion.
| Organ | FKDS-Anwendung |
|---|---|
| Leber | Pfortader-Flussrichtung, Lebervenen, TIPS- und Shunt-Kontrolle. |
| Nieren | Nierenarterienstenose, intrarenaler Resistance-Index (RI), Transplantatperfusion. |
| Schilddrüse | Vaskularisation von Parenchym und Knoten — Hypervaskularisation bei Morbus Basedow. |
| Aorta / viszeral | Aneurysma-Verlauf, Mesenterialarterien, viszerale Stenosen. |
Stand- und mobile Systeme mit sensibler Farbdoppler-Engine und hoher Frame-Rate für die FKDS.
Geräte ansehenTragbares System mit Linearschallkopf und Farbdoppler für Gefäß-FKDS am Bett und im Hausbesuch.
Zum Mindray MX7Kriterien für die Gerätewahl bei der Farbduplexsonographie
Ein Ultraschallsystem ist eine Investition für Jahre. Bei der FKDS entscheidet nicht die längste Featureliste, sondern die Qualität der Doppler-Engine und das passende Schallkopf-Portfolio für Ihr Patientengut — von der gelegentlichen Gefäßabklärung in der internistischen Praxis bis zur spezialisierten angiologischen oder kardiologischen Funktionsdiagnostik.
- Sensible Farbdoppler-Engine — zeigt auch langsame und ungünstig angeschallte Flüsse (Vene, tiefe Organe) zuverlässig
- Hohe Frame-Rate — schnelle Jets und Aliasing ohne Bewegungsunschärfe erfassen
- Lineare und sektor Schallköpfe — vom oberflächlichen Gefäß bis zum tiefen Abdomen und Herz
- Vollständiges Doppler-Paket — Farb-, Power- und Spektral-PW-Doppler, idealerweise CW für hohe Geschwindigkeiten
- Power-Doppler — winkelunabhängige, empfindliche Perfusionsdarstellung feiner Gefäße
- Auto-Doppler / Winkelkorrektur-Hilfen — schnellere, reproduzierbare Geschwindigkeitsmessung
- Mobilität — kompaktes oder tragbares System für Bett, Hausbesuch und mehrere Räume
- Mikrovaskuläre Bildgebung / KI — feinste Perfusion und automatisierte Befundung an der Spitze des Spektrums

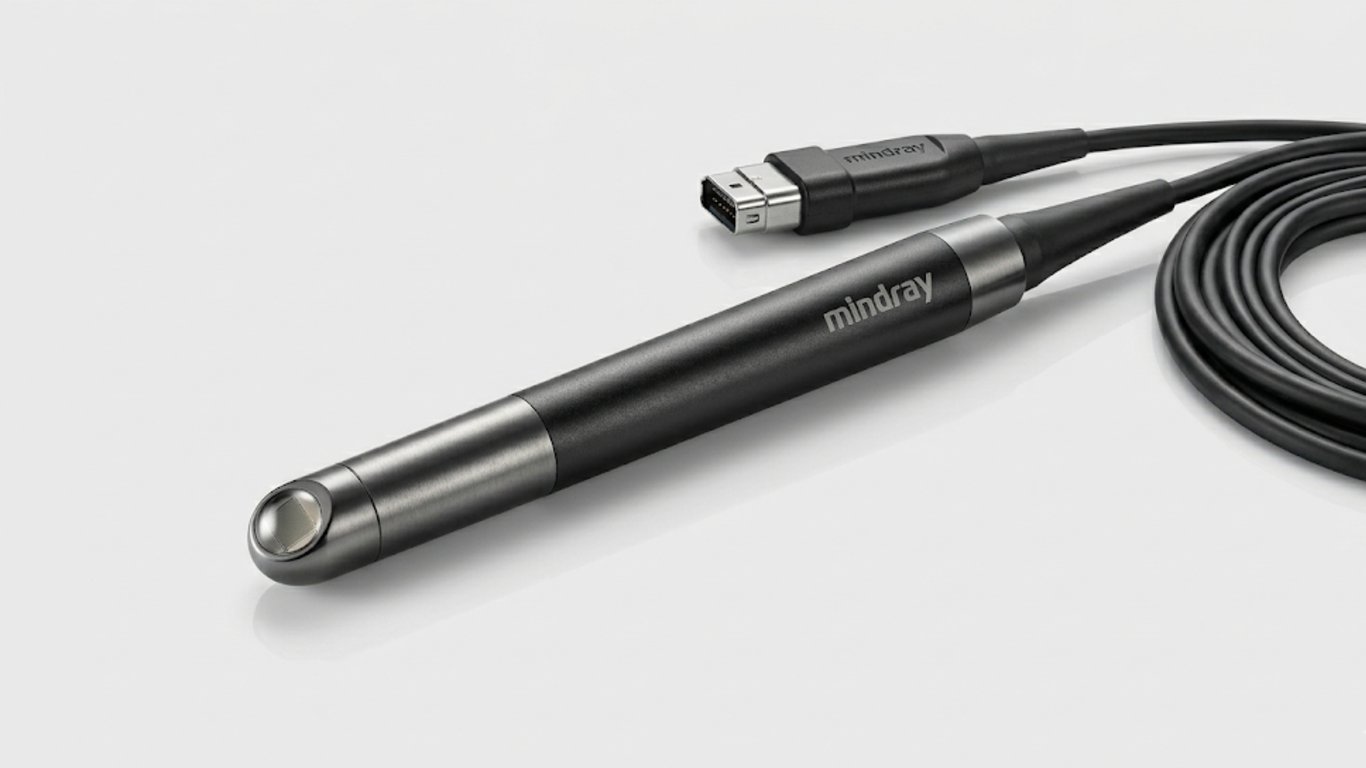

Lineare und sektor Schallköpfe — vom oberflächlichen Gefäß bis zum tiefen Abdomen und Herz das zentrale Werkzeug der FKDS
Vorteile der FKDS im Überblick
| Vorteil | Klinische Bedeutung |
|---|---|
| Keine Strahlung | Beliebig oft wiederholbar — ideal für Verlaufskontrollen und junge Patienten. |
| Sofort am Patienten | Gefäß- und Perfusionsfrage direkt abklären — ohne Wartezeit oder Überweisung. |
| Fluss sichtbar & messbar | Farbdoppler ortet, Spektral-Doppler quantifiziert — hämodynamischer Beleg statt Vermutung. |
| Universell einsetzbar | Ein Gerät für Gefäße, Herz, Abdomen und Schilddrüse — über die Schallkopfwahl. |
- Untersucherabhängigkeit: Winkel, PRF und Geräteeinstellung beeinflussen den Befund stark — Standardisierung und Routine mildern das.
- Winkel- und Aliasing-Fallen: Falsche Winkelkorrektur und überschrittene Nyquist-Grenze verfälschen Geschwindigkeiten.
- Schallbedingungen: Adipositas, Darmluft oder Verkalkungen können tiefe Gefäße und Organe einschränken.
- Geräteabhängige Sensitivität: Langsame venöse Flüsse stellen schwächere Farbdoppler-Engines nicht zuverlässig dar.
Farbduplexsonographie abrechnen — GOÄ und EBM
Die Abrechnung hängt vom Versicherungsstatus und der untersuchten Region ab. Die folgenden Ziffern geben eine Orientierung — verbindliche Auskunft erteilen die zuständige Kassenärztliche Vereinigung oder ein Abrechnungsspezialist.
| Ziffer | Leistung | Hinweis |
|---|---|---|
| 33070 | Duplex-Sonographie (z. B. extrakranielle Gefäße) | Genehmigungspflichtig nach Ultraschall-Vereinbarung |
| 33072 | Duplex-Sonographie peripherer Gefäße | Je Region — siehe aktueller EBM |
| 33075 | Farbkodierung — Zuschlag zur Duplex-Sonographie | Ergänzend bei farbkodierter Untersuchung |
| Ziffer | Leistung | Hinweis |
|---|---|---|
| 401 | Duplex-/Farbduplex-Sonographie | Zuschlag für die farbkodierte Untersuchung |
| 410 | Ultraschalluntersuchung eines Organs | Basisziffer der Sonographie |
| 420 | Zuschlag je weitere Region / weiteres Organ | Z. B. weitere Gefäßregion |
Die farbkodierte Duplexsonographie (FKDS) ist das diagnostische Arbeitspferd für Gefäße, Herz und Organperfusion: Sie verbindet B-Bild, Farbdoppler und Spektral-Doppler zu einer Untersuchung — Morphologie, Flussrichtung und Geschwindigkeit in Echtzeit, ohne Strahlung, sofort am Patienten. Wer ein Gerät beschafft, sollte auf eine sensible Farbdoppler-Engine, eine hohe Frame-Rate, ein vollständiges Doppler-Paket und lineare wie sektor Schallköpfe achten. Welches System zu Ihrer Praxis passt, klären wir herstellerunabhängig in einer persönlichen Beratung — einen Überblick über das Portfolio finden Sie auf der Seite Ultraschall für die Kardiologie.
